氣動薄型法蘭球閥氣動自動控制閥門

作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-01-10 10:56:46

氣動薄型法蘭球閥氣動自動控制閥門
標簽：	氣動閥門法蘭式球閥自控閥門
關鍵詞：	氣動薄型法蘭球閥,氣動閥門
產品簡介：	氣動薄型法蘭球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

氣動薄型法蘭球閥氣動自動控制閥門

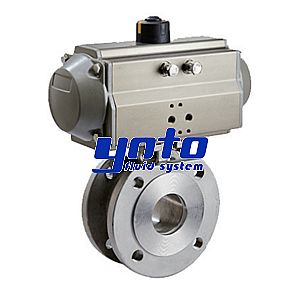

產品介紹

氣動薄型法蘭球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

產品特點

閥體和端蓋采用脫蠟精密鑄造

閥桿防爆出設計

法蘭連接的管路能保持良好密封性能，便于維修更換

全流量通徑浮動球

采用 ISO5211 直接安裝執行器的高平臺設計

球閥與球體之間帶防靜電裝置

雙碟形彈片自動壓緊填料設計

薄型球閥的閥體較一般法蘭球閥短，是適用與系統同一管路閥門數量多的場合

技術參數

公稱通徑	DN15-200
公稱壓力	0 ～ 1.6MPa
介質溫度	-20° C 至 +180° C
環境溫度	-20° C 至 +60° C
氣源壓力	0.3 ～ 0.8MPa
閥體材質	WCB、CF8、CF8M
閥座材質	PTFE
閥桿材質	304
密封圈材質	NBR
連接方式	法蘭連接
控制氣體	中性氣體，空氣
氣缸形式	常閉（FC)、常開（FO)、雙作用 (DA)
控制方式	控制信號 (4-20MA)
適用介質	氣體、水、石油、石化、腐蝕性介質
可選附件	電磁閥、限位開關、二聯件

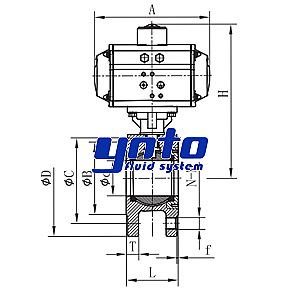

氣動薄型法蘭球閥尺寸

型號model	d	L	T	f	D	C	B	A	H	N-M	執行器Actuato
DN15	15	35	12	2	95	65	45	163	170	4-M12	AT63
DN20	20	38	12	2	105	75	55	163	175	4-M12	AT63
DN25	25	42	12.7	2	115	85	65	163	185	4-M12	AT63
DN32	32	54	14	2	135	100	72	163	206	4-M16	AT63
DN40	38	61	15.2	2	145	110	85	214	227	4-M16	AT73
DN50	50	75	16.2	2	160	125	100	252	273	4-M16	AT88
DN65	63	97	17	2	180	145	116	252	280	4-M16	AT88
DN80	76	114	19	3	195	160	135	270	302	8-M16	AT100
DN100	96	154	20	3	215	180	155	316	345	8-M16	AT115
DN125	118	195	22	3	245	210	185	354	375	8-M16	AT125
DN150	150	225	24	3	280	240	210	450	480	8-M20	AT160
DN200	200	275	24	3	335	295	265	530	580	12-M20	AT210
